摘要： 双开单控开关3个接线柱，如下图，两个公共端内部连在一起L，L1L2分别接两盏灯4根线两根是灯火线，归并接L，两根灯控制线分别接L1L2。两个双联双控，俩个开关之间只有四根走线，...

双开单控开关3个接线柱，如下图，两个公共端内部连在一起L，L1L2分别接两盏灯4根线两根是灯火线，归并 接L，两根灯控制线分别接L1L2。

两个双联双控，俩个开关之间只有四根走线，接线请参照下图。

双联双控开关接线图如下，穿线时，两个开关之间要有四根线相毗连 ，然后此中 一个开关要有一根电源线，另一个开关要有两根去往灯胆 的线进门开关前的家具高度一样平常 进门开关发起 利用 带夜光的，为夜间利用 提供方便否则开关边上的墙久了都会脏脏的而且探索 着开灯，总是给胆小的MM带了很大的生理 压力参。

双联开关 接线方法如下\x0d\x0a开关上有四个孔，把火线接进L1A，再从L1A连一根线到 L2A，2个灯用的线分别接进 L1B和L2B\x0d\x0a\x0d\x0a\x0d\x0a双控开关与单控开关区别\x0d\x0a单控开关特点通与断\x0d\x0a双控开关特点上通下断或下通上断\x0d\x0a单控开。

双联开关有三个接线端子，即一个公共端L一个常闭端L1及一个常开端L2图二所示的多控开关是由两双联开关组合而成的，有两对常开常闭点，此中 一组常开点与另一组常闭点相毗连 ，而常闭点与另一组的常开点相毗连 ，也称跳线。

参考双开双联双控开关接线图即可 双开双联双控开关接线图双控的开关，三个接线柱按进户线为红蓝线，红为L蓝为N，进户蓝线直接接到一个双控开关的上接线柱，中接线柱为蓝线接到电灯的一侧，下接线柱和进户红线毗连 进户红线接到另一个双控开关上接线柱，中接线柱为红线接到电灯的另一侧。

双控开关实际 上就是两个单刀双掷开关串联起来后再接入电路每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀具体 接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端 接入电灯的两端 这。

接线图如下单联双控开关实际 上就是两个单刀双掷开关串联起来后再接入电路每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀把用电器接入相线火线，L，把双联开关接入零线地线，N，并把两个开关用两根线毗连 起来即可单联双控开关至少3根线才可以用。

三控一灯开关接线图先容 如下电源电箱到第一个双联开关之间的线槽里一共有2条线，一条零线直接去灯，别的 一条火线到双联开关的公共端第一个双联开关到多控开关之间的线槽里一共有3条线，一条是电源到灯的零线，别的 两条是双联开关过来的控制线多控开关到第二个双联开关之间。

双联双控开关接线图如下，穿线时，两个开关之间要有四根线相毗连 ，然后此中 一个开关要有一根电源线，另一个开关要有两根去往灯胆 的线双联开关属于一个开关面板上有两组开关，可以分别控制两路灯得开和关，双控开关是可以实现异地开关灯的一种开关，它有三个接线点，一个是公共端，分别和别的 两个。

起首 ，要确认下双联开关是两个单刀双掷贸易 名称是双控开关，两个单开双控双控接法有3种，经典接法如下图一边开关的公共点接电源火线，另一边的公共点就接灯线公共点搞定了，那么每个开关剩两个接口，接的是双联线双联线可以对号接，L1接L1，也可以L1接L2 以是 ，接双联，起首 分。

1双开开关背后有六个接线柱，分别是L1，L11，L12L2，L21，L222起首 将一截电线毗连 到开关的L1接口线3将另一端毗连 到L2接线口4之后将另一段电线毗连 到开关的L11跟L21接线口如许 就将两个开关串联起来5之后将火线接入到L12接线口，接通两个开关的电源将零线接入到L22接线口。

接线图如下 双控开关这两条电路包管 当恣意 一个开关状态改变，可以使中心 毗连 的电器和电源在开路断路状态切换 图。

右边有一根线，左边的线只能跟右边的那一根线毗连 ，不毗连 的时间 就跟氛围 毗连 四开关双控就好像 是，左边有一根线， 右边有两根线分上线和下线， 左边的线跟右边的上线接通的时间 上线就有电， 跟上线断开的时间 就会跟下线接通，下线就有电了 五两开单控开关接线图六两开双控开关接线图。

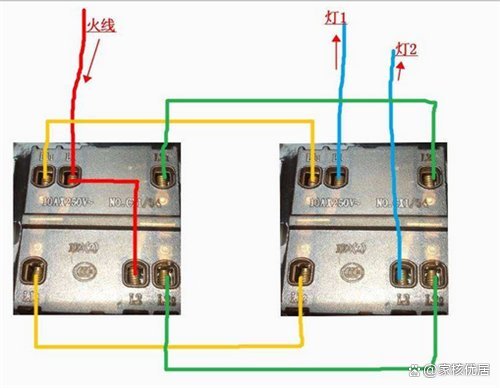

双联双控开关接线图在两个开关之间加两根双控线，便可以完成控制要求接法如下开关A接线端子标有L的孔是公共端，接火线，双控线接两边 两个孔一样平常 用L1L2表现 ，开关B接线端子标有L的孔接灯头线，双控线接两边 不分正反两个孔一样平常 用L1。
